Lors de la conception ou du sourcingContrepoids en alliage de tungstène, une question cruciale se pose toujours :Devez-vous choisir W-Ni-Fe (Tungstène-Nickel-Fer) ou W-Ni-Cu (Tungstène-Nickel-Cuivre) ?Bien que ces deux alliages lourds de tungstène semblent presque identiques et offrent des densités élevées similaires, leurs phases de liant distinctes conduisent à des propriétés mécaniques et magnétiques complètement différentes. Choisir le mauvais matériau peut entraîner des écarts dans la précision de l’équipement, des pannes de composants et des retards coûteux dans le projet.
Dans ce guide, nous détaillerons les principales différences entreW-Ni-Fe et W-Ni-Cu,explorer leurs propriétés mécaniques, leur comportement magnétique et leurs scénarios d’application pour aider vos équipes d’ingénierie et d’approvisionnement à prendre la bonne décision.
Différences essentielles entre W-Ni-Fe et W-Ni-Cu
Tungstène pura un point de fusion allant jusqu'à 3410 degrés et est extrêmement fragile à basse température, ce qui rend impossible sa formation par les procédés traditionnels de fusion et de coulée. L'industrie adopte uniformément le frittage en phase liquide-de la métallurgie des poudres pour la préparation : la poudre de tungstène de haute-pureté mélangée à 3 % à 10 % de liant métallique est uniformément mélangée et le corps est pressé dans une forme de frittage en phase liquide-à haute température-. En fonction du type de métal de liaison, ils sont divisés en deux catégories principales d'alliages de tungstène à haute densité :

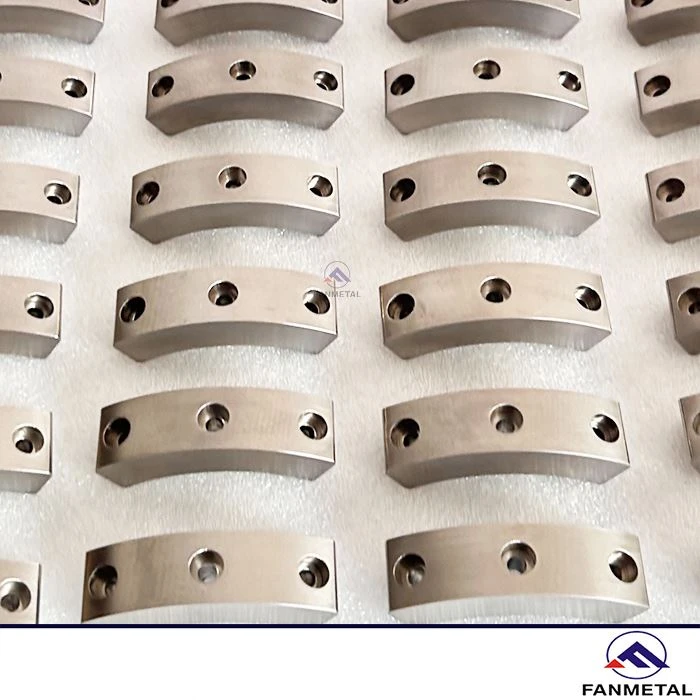

- W-Ni-Fe : utilise du nickel et du fer comme phase de liaison, actuellement l'alliage de tungstène haute densité standard le plus largement utilisé, le plus mature et le plus grand au monde.

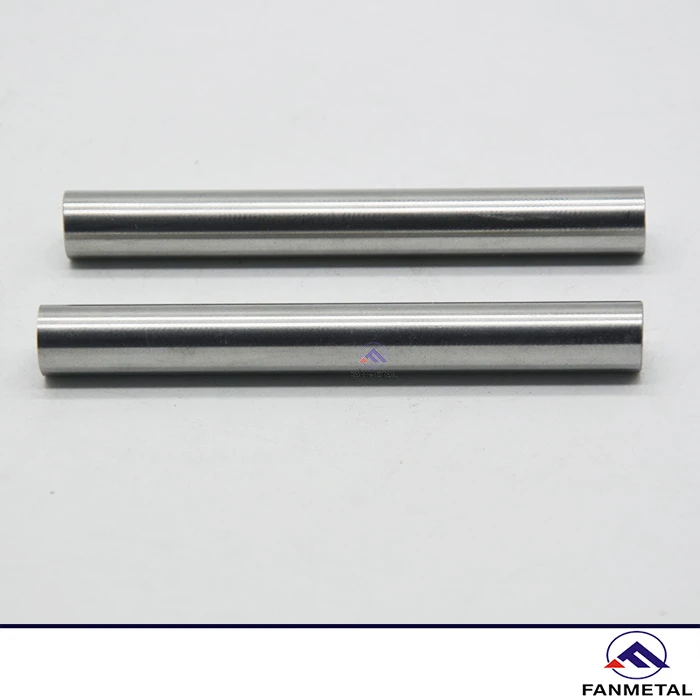

- W-Ni-Cu : Utilise entièrement du cuivre au lieu du fer comme phase de liaison, spécialement développé et personnalisé pour les conditions d'interférences magnétiques-sensibles aux champs magnétiques et anti-.
Tableau de comparaison des paramètres de base :
| Articles de comparaison |
W-Ni-Fe |
W-Ni-Cu |
| Magnétisme | Faible magnétisme | Complètement non-magnétique ; perméabilité magnétique relative ≈1 |
| Plage de densité |
17,5-18,8 g/cm³ |
17,0-18,5 g/cm³ |
| Propriétés thermiques et électriques | Relativement faible (10 à 14 % SIGC) | Excellent (13 à 17 % SIGC) |
|
Résistance à la traction |
Élevé : 800 à 1 050 MPa | Moyen : 700 à 900 MPa |
| Résistance à la corrosion | Sujet à la rouille dans les environnements humides | Résistant aux acides faibles et à l'humidité ; aucun traitement antirouille-nécessaire pour une utilisation extérieure-à long terme |
| Haute-stabilité à la température | La phase de liaison ne ramollit pas facilement à haute température, offrant une excellente résistance au fluage, adaptée aux applications à haute -température. | La phase de liaison se ramollit facilement à des températures élevées, ce qui la rend impropre aux applications porteuses de -températures- élevées. |
|
Coût du matériel |
Les processus de fabrication matures se traduisent par une rentabilité globale-élevée. | Des contrôles stricts de la production entraînent des prix d'achat relativement élevés |
| Coefficient de dilatation thermique | Coefficient extrêmement faible, excellente stabilité dimensionnelle à haute température | Légèrement supérieur à celui du W-Ni-Fe ; nettement supérieur à l’acier et à l’aluminium en termes de performances |
| Méthodes de traitement | L'usinage, le forgeage et le pliage sont possibles ; bonne plasticité pour un traitement ultérieur | Ne peut être coupé avec précision-qu'à froid ; aucun traitement de déformation n'est possible |
La sélection est basée sur le scénario d'application des contrepoids en alliage de tungstène
(1) Quels scénarios doivent donner la priorité à W-Ni-Fe ?
Si votre projet recherche une capacité de charge mécanique élevée, un équilibre dynamique extrême et une rentabilité-plus élevée, et que votre système n'est pas sensible à un léger magnétisme, W-Ni-Fe est le choix le plus approprié :
-
Pondération des voitures et des courses :
Les contrepoids d'amortisseur sont utilisés pour les vilebrequins, les châssis et les carrosseries de voitures de course hautes-performances. Ces conditions nécessitent de supporter des contraintes de rotation élevées et des vibrations sévères, et l'excellente résistance à la traction du W-Ni-Fe empêche efficacement les composants de se briser sous des charges élevées.
-
Bloc d'équilibre de routine aérospatiale :
Il convient à l'équilibre statique et dynamique des gouvernails d'avion, des bouts d'ailes d'avion et des rotors d'hélicoptère. Voir les détails surContrepoids en alliage de tungstène pour l'aérospatiale
-
Machines industrielles conventionnelles :
Composants d'équilibrage dynamique pour broches de machines-outils de précision, grands ventilateurs industriels, rotors de moteur et autres équipements.
-
Pêche extérieure haut de gamme :
W-Ni-Fe offre une rentabilité- élevée, une résistance élevée aux chocs (résistant aux impacts sous-marins des récifs) et des processus de revêtement de polissage post- matures qui non seulement réduisent les coûts des consommables, mais résolvent également parfaitement les problèmes de prévention de la rouille et de protection des lignes.
(2)Quels scénarios doivent utiliser W-Ni-Cu ?
S'il existe un champ magnétique puissant, des signaux électriques très sensibles dans l'environnement de travail ou des exigences strictes en matière de non-magnétisation, W-Ni-Cu doit être sélectionné :
-
Matériel d'imagerie médicale (IRM et CT) :
Les équipements d'IRM génèrent des champs magnétiques extrêmement puissants pendant leur fonctionnement, et les composants magnétiques peuvent présenter des risques pour la sécurité ou provoquer une distorsion de l'image. Par conséquent, les collimateurs IRM et les équilibreurs gravitationnels doivent être entièrement constitués de W-W-Ni-Cu non magnétique.
-
Optique de précision et capteurs spatiaux :
Les gyroscopes de navigation et le centre d'instruments à haute-sensibilité-des-composants d'étalonnage de la gravité sur les satellites ou les missiles utilisent des matériaux non-magnétiques pour empêcher les faibles polarisations du champ magnétique-d'interférer avec les lectures précises des instruments.
-
Applications de génie électrique :
Les contacts de commutateurs électriques haute tension-et les électrodes EDM exploitent pleinement le point de fusion élevé du tungstène et l'excellente conductivité du cuivre.
Notes d'approvisionnement
Sélectionnez rationnellement la teneur en tungstène
Lorsque la teneur en tungstène atteint 97 %, la densité de l'alliage augmente légèrement, mais la ténacité du matériau diminue et la difficulté de traitement augmente considérablement. S'il n'y a pas de contraintes d'espace d'installation extrêmement serrées, les qualités à 93 % de tungstène et à 95 % de tungstène sont préférées. Ces ratios équilibrent la densité, les propriétés mécaniques et les coûts de traitement, ce qui en fait la gamme de sélection optimale de l'industrie.
Conception de tolérance optimisée
L'usinage d'alliages de tungstène à haute-densité impose des exigences strictes en matière de rigidité et d'outils de coupe des machines CNC, ce qui entraîne des coûts d'usinage relativement élevés. Pendant la phase de dessin et de sortie, assouplir autant que possible les exigences de tolérance pour les surfaces non-de contact ou les dimensions non-critiques peut réduire efficacement le coût de traitement des pièces individuelles et comprimer les coûts globaux d'approvisionnement.
Contrôler les qualifications des fournisseurs
Les alliages de tungstène de qualité inférieure sont sujets à des pores cachés ou à des fissures microscopiques à l'intérieur, ce qui présente des risques pour la sécurité dans des conditions de-charge élevée, telles que-vitesse de rotation élevée. Il est recommandé de choisir des fournisseurs professionnels certifiés selon le système de qualité ISO 9001 et de demander que le certificat de matériau EN 10204 3.1 (MTR) et le rapport de détection de défauts par ultrasons (UT) soient fournis avec les marchandises pour garantir la densité des tissus du produit.
Conclusion
Pour résumer, la sélection de l’alliage lourd de tungstène idéal dépend de vos conditions de fonctionnement spécifiques :
- Choisissez W-Ni-Fe si vousnécessitent une résistance mécanique maximale, excellent amortissement des vibrations, et lerapport coût-efficacité-le plus élevé, à condition qu'un léger magnétisme soit acceptable (par exemple, masses d'équilibrage pour l'automobile, l'aérospatiale ouJig de pêche en alliage lourd de tungstène).
- Choisissez W-Ni-Cu si votre application impliquechamps magnétiques puissants, électronique à haute-sensibilité, ou des exigences non magnétiques- strictes (par exemple, collimateurs IRM/CT, capteurs ou contacts électriques).
Pourquoi choisir nos produits
FANMÉTALest profondément impliqué dans la production de métaux non ferreux et les exportations de commerce extérieur depuis plus de vingt ans, possédant la capacité de produire en masse et de personnaliser une gamme complète d'alliages de tungstène. Qu'il s'agisse de contrepoids de vilebrequin automobiles ferroélectriques en nickel à haute résistance-tungstène-ou de qualité médicale-100 % non-magnétiquecomposants en tungstène-nickel-cuivre,nous pouvons entreprendre un traitement de forme spéciale-non standard non standard de haute-précision et une production de masse-à grande échelle selon les dessins du client.
Tous les produits quittant l'usine ont subi une vérification de la densité, des tests-en grandeur nature et des tests non-non destructifs, avec tous les lots conformes et conformes. Si vous avez besoin d'une sélection de matériaux, d'un devis ou d'une assistance technique, n'hésitez pas à contacter notre équipe technique à tout moment.
